bin文件合并工具(UBIN)

在單片機的開發過程中，經常需要將兩個單獨的bin文件合并成一個文件，方便燒寫和生產。

超好用的一個工具，可以實現兩個二進制bin文件的合并，任一指定偏移量合并。使用它可以直接將編譯好的兩個bin文件按照程序員需要合并，而不需費力去重建工程重新編譯。有興趣的朋友可以試試。

使用方法

首先簡單介紹一下STM32的IAP。IAP(In-application-programming)，即在應用中編程。有了它，產品發布之后，仍然可 以方便的升級固件，而不需要拆機并用JTAG等方式更新程序。IAP系統的固件一般有兩部分組成，IAP BootLoader Code和Application Code，如下圖所示。

軟件截圖1

系統啟動時，首先運行IAP BootLoader Code，并檢測相應狀態，判斷是執行升級的流程還是直接運行本地的Application Code。 一般來說，BootLoader和Application是分別編譯的，會生成兩個二進制文件。在工廠生產時，如果分別燒寫這兩個文件，顯然有些麻煩。這 時，我們就可以將兩個BIN文件合并成一個，直接燒寫。假設Application Code的偏移地址為0x1000，IAP固件在Flash中的分布如下圖所示。

軟件截圖2

下面介紹第一種方法，使用二進制文件合并工具(UBIN.exe)，這個小工具是以前在S3C2410上開發uCOS時做的，功能比較簡單，滿足一般的需求。

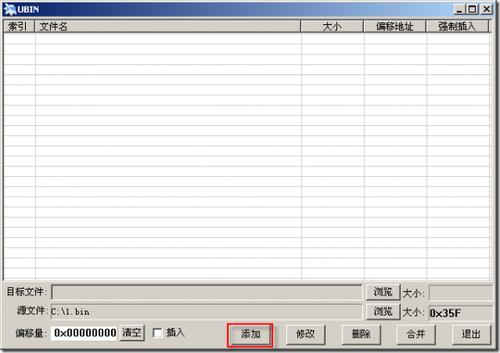

首先，添加第一個文件1.bin，其地址為0x0000，所以，偏移量設置為0x00000000，設置完偏移量后點擊“添加”按鈕。

軟件截圖3

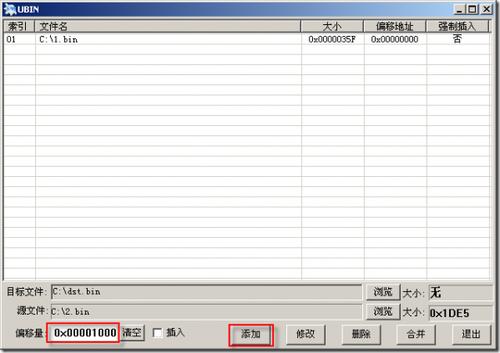

然后添加第二個文件，偏移量根據需要設置為0x00001000，如下圖所示。

軟件截圖4

設置目標文件為C:\dst.bin，然后點擊“合并”按鈕。

軟件截圖5

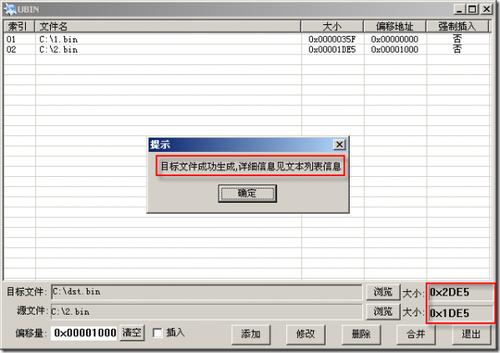

正常情況下，會成功生成目標文件，并有如下圖所示的提示信息。

軟件截圖6

這種方法相對比較靈活，對合并文件的個數和偏移地址沒有限制。缺點是不支持配置文件，不能保存所設的配置，所以，每次合并都得手動做很多重復工作。在調試階段會比較浪費時間。

下面介紹一種通過命令行工具合并兩個文件的方法。該方法需要用到fsutil.exe、cat.exe和hbin.exe。寫一個批處理文件，分別調用這三個工具，最終將1.bin和2.bin合并成dest.bin。批處理文件的內容如下:

del dest.bin
fsutil file createnew dest.bin 4096
cat 2.bin >>dest.bin
hbin 1.bin dest.bin

批處理文件各行的簡單說明，

del dest.bin，刪除原來的目標文件

fsutil file createnew dest.bin 4096，創建一個大小為4096字節的空白文件dest.bin，該值的大小由偏移地址0x1000決定

cat 2.bin >>dest.bin，將2.bin追加到空白文件dest.bin之后

hbin 1.bin dest.bin，將1.bin放到dest.bin的頭上，填充dest.bin頭上4KB的空白

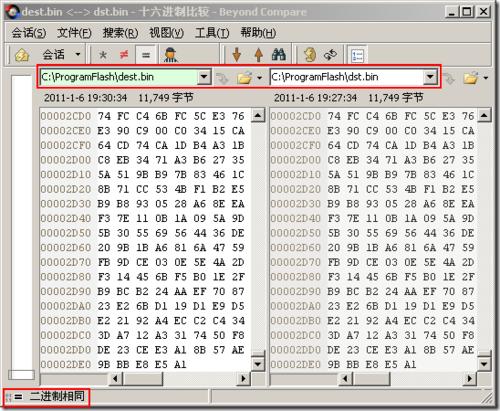

dest.bin就是我們最終需要的合并完成的文件。將它與第一種方法合并的文件dst.bin對比一下，如下。

軟件截圖7

可以看到兩種方法合并出的文件，完全一樣。

第二種方法的好處在于，可以在集成開發環境中設置編譯選項，在編譯完成之后自動執行該批處理，這樣，編譯完成后即得到能夠直接固化到Flash中的二進制文件，節省了一些時間。
